Struttura in acciaio per abbattitore

Sunrise costruisce strutture estreme di congelamento rapido a -40 gradi con sistemi di connessione scanalati, arcarecci-di grosso spessore e supporti dell'evaporatore-smorzati dalle vibrazioni. La nostra struttura in acciaio resistente agli shock termici resiste a 6 cicli di gelo al giorno, 365 giorni all'anno, per 20+ anni senza cedimenti per fatica. Progetto in evidenza: Congelatore per gamberetti Guayaquil in Ecuador — 6.500㎡ con 8 stanze indipendenti, lavorazione di 720 tonnellate al giorno, operativo per 36 mesi senza riparazioni strutturali, adottato dall'associazione di esportazione di gamberetti dell'Ecuador come standard di "migliore pratica".

Invia la tua richiesta

Caratteristiche

Hebei Sunrise International Iron & Steel Co., Ltd. è uno dei produttori e fornitori più affidabili di strutture in acciaio per congelatori in Cina. Ti assicuriamo di acquistare una struttura in acciaio per congelatore personalizzata a prezzi competitivi dalla nostra fabbrica. Se avete domande sul preventivo, non esitate a contattarci via email.

Contesto ingegneristico

Un congelatore non è una stanza fredda che sembra essere molto fredda - è una "camera d'assalto termico" in cui il prodotto caldo entra a +20 gradi e deve raggiungere una temperatura interna di -18 gradi entro 4-6 ore, creando gradienti di temperatura estremi, un massiccio carico di ghiaccio e uno shock termico che distruggerebbe le normali strutture del congelatore entro due anni.

Le esigenze strutturali del congelamento rapido sono diverse da quelle di qualsiasi altro ambiente freddo:

Ciclaggio rapido della temperatura- ogni ciclo di congelamento rappresenta uno shock termico per la struttura

Circolazione dell'aria ad alta-velocità- le potenti ventole dell'evaporatore creano un movimento d'aria continuo di 3-5 m/s su tutte le superfici

Forte accumulo di ghiaccio- le serpentine dell'evaporatore si congelano, aggiungendo carichi concentrati

Contrazione/espansione termica- a -40 gradi, i membri strutturali si contraggono di 0,5 mm al metro, creando un movimento cumulativo di 20-30 mm attraverso un edificio di 50 m

Il sistema di abbattimento in acciaio di Sunrise utilizzadesign resistente agli shock termici-:

Acciaio a bassa-temperatura(Impatto-testato a -50 gradi)

Fori di collegamento asolatiper accogliere il movimento termico

Arcarecci-di grosso spessoreper supportare il carico di ghiaccio e le vibrazioni-indotte dalle ventole

Parametri di progettazione distintivi:

Temperatura: da -35 gradi a -40 gradi (temperatura interna del prodotto -18 gradi entro 4-6 ore)

Velocità dell'aria: 3-5 m/s su tutte le superfici del prodotto

Ciclo di congelamento: 4-6 ore (6-8 cicli al giorno in strutture ad alta produttività)

Carico di ghiaccio sul soffitto: fino a 50 kg/m² sui supporti della batteria evaporante

Acciaio strutturale: impatto-testato a -50 gradi (intaglio a V Charpy maggiore o uguale a 27 J)

Case study-sul mondo reale

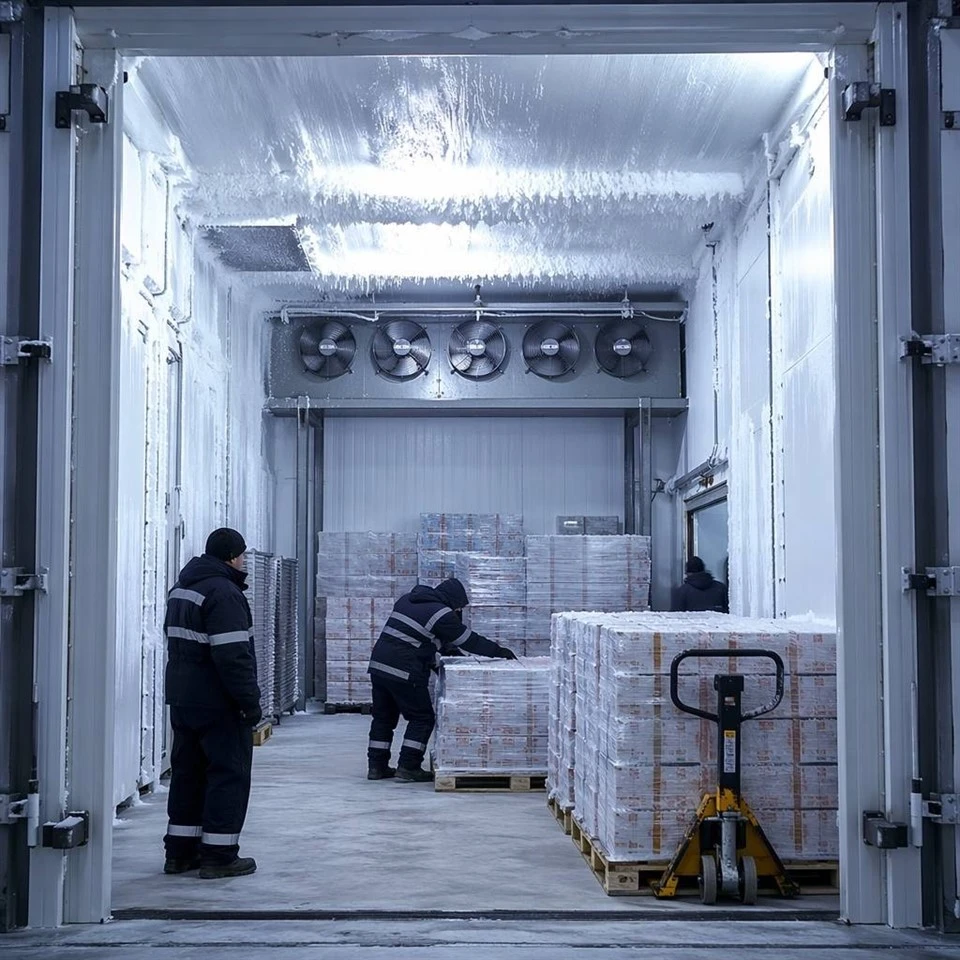

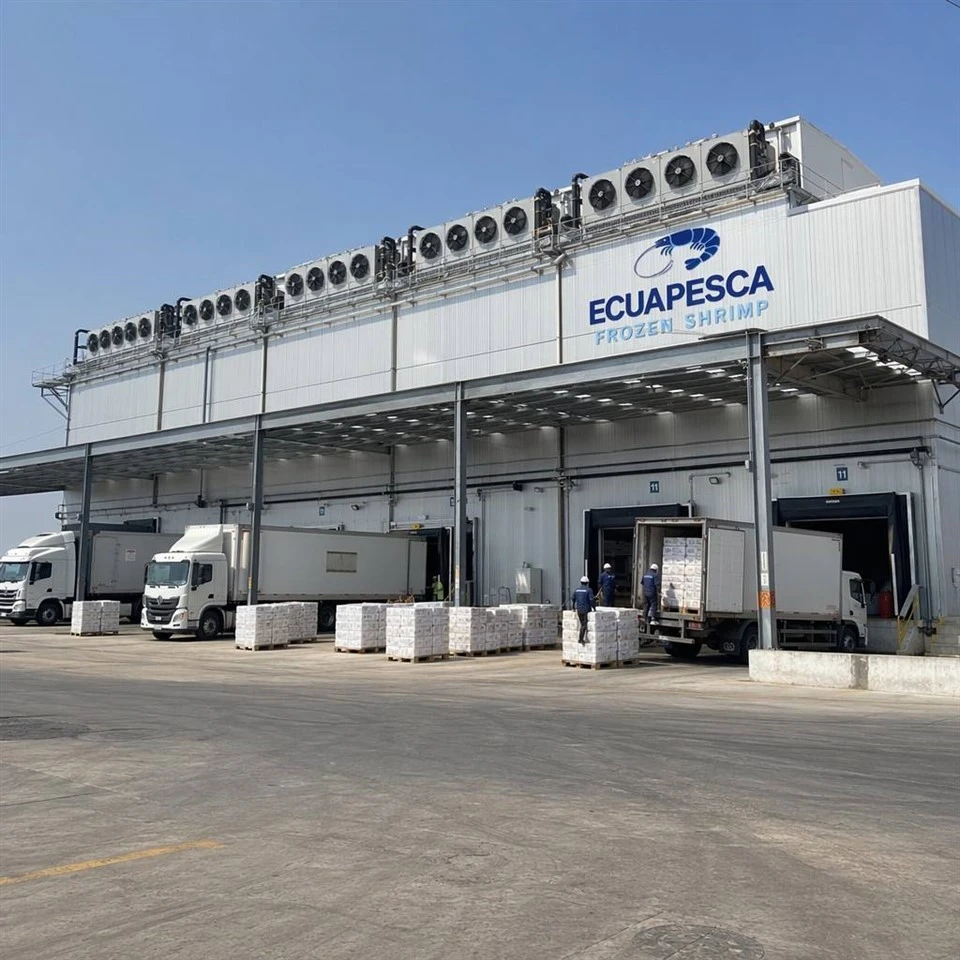

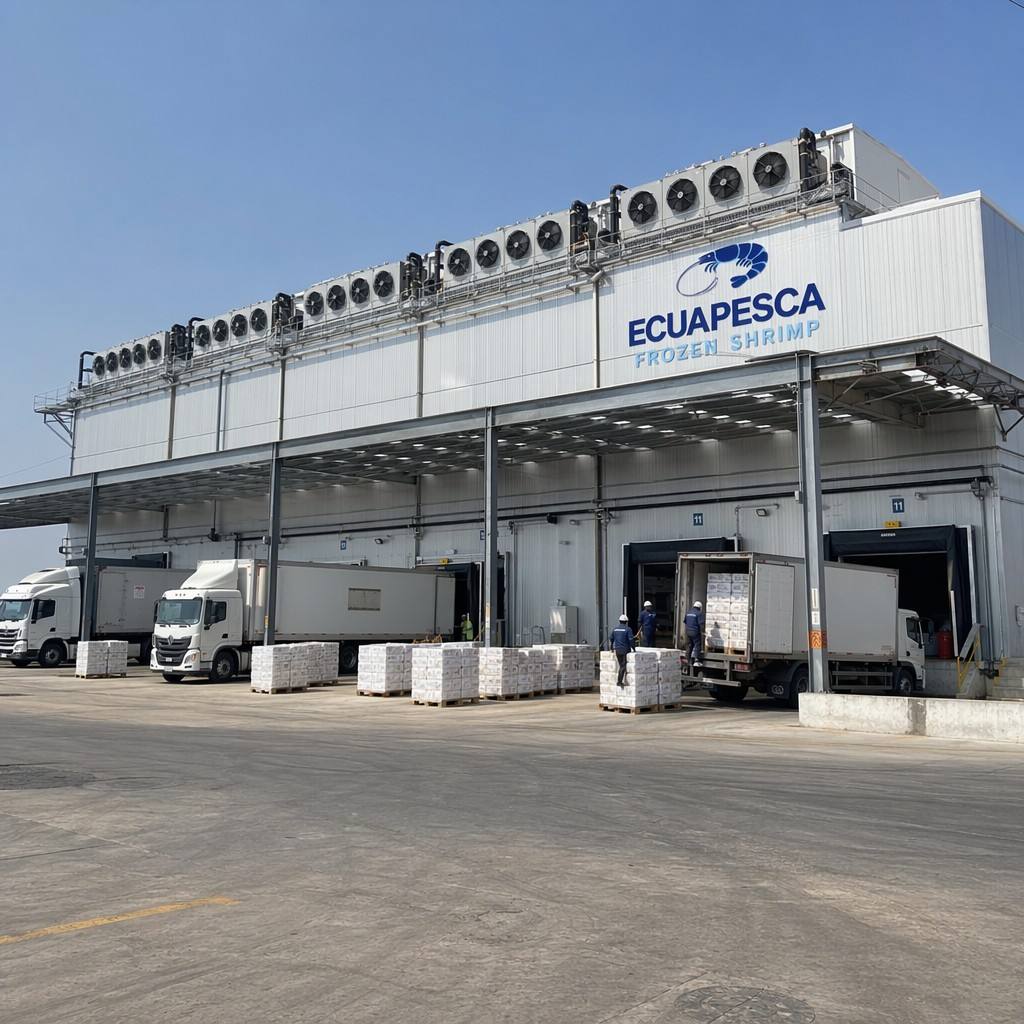

Nome del progetto:Impianto di congelamento rapido dei gamberetti di Guayaquil
Posizione:Guayaquil, Ecuador (che serve l'allevamento di gamberetti e l'industria dell'esportazione dell'Ecuador)
Scala:Impianto di congelamento rapido da 6.500㎡ con 8 celle di congelamento rapido indipendenti, capacità totale 120 tonnellate per ciclo di congelamento
Produttività:6 cicli di congelamento al giorno, capacità 720 ton/giorno
Tonnellaggio dell'acciaio:1.420 tonnellate

Punto dolente del proprietario:L'Ecuador è il più grande esportatore di gamberetti al mondo, ma i tradizionali impianti di congelamento rapido di Guayaquil soffrivano di affaticamento strutturale - ogni 2-3 anni, la struttura in acciaio richiedeva importanti riparazioni a causa di crepe da shock termico sui collegamenti saldati. I proprietari avevano bisogno di acongelatore durevolein grado di resistere a 6 cicli al giorno, 365 giorni all'anno, per una durata prevista di 20+ anni, con una manutenzione minima.

Soluzione Alba:

Specifica dell'acciaio strutturale:UsatoASTM A572 Grado 50 con tenacità migliorata alle basse-temperature- Charpy V-test di impatto con intaglio a -50 gradi con minimo 35J (il requisito standard è 27J). Ciò garantisce l'assenza del rischio di fratture fragili anche dopo migliaia di cicli di shock termico.

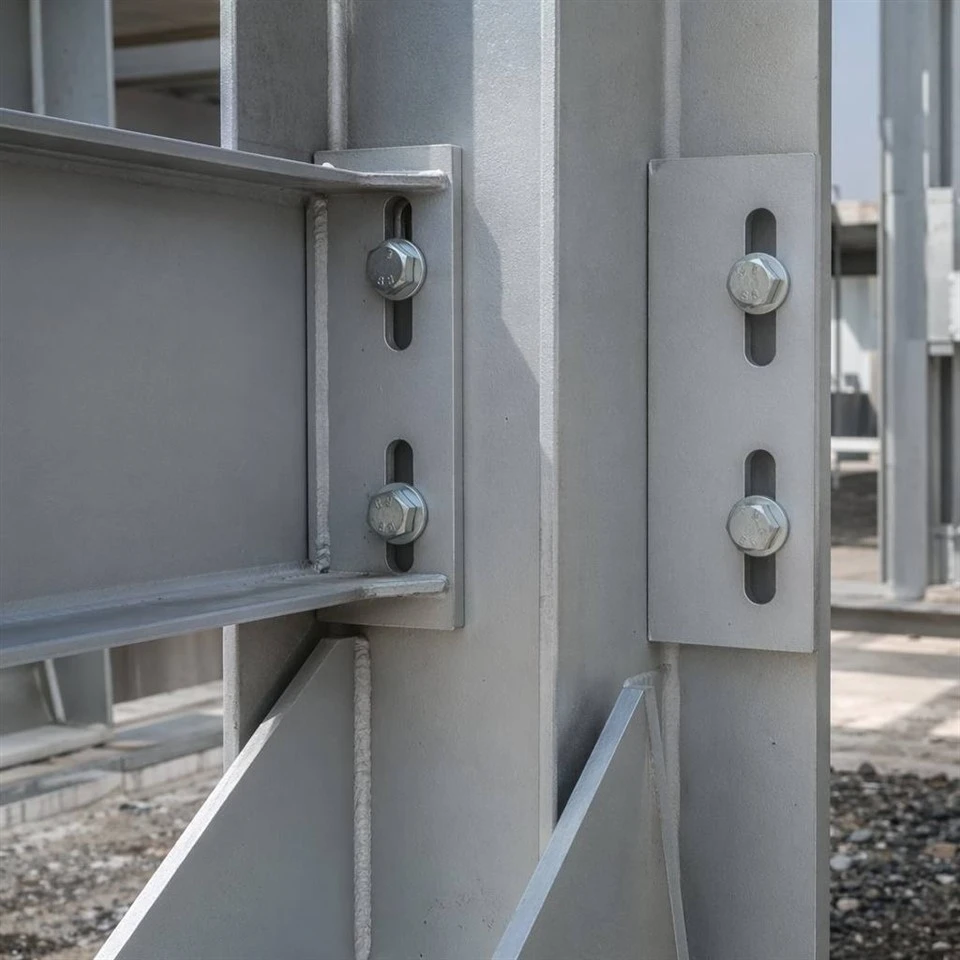

Sistema di connessione a fessura:Tutte le connessioni da trave-a-colonna utilizzanofori dei bulloni scanalati(fori allungati) che consentono un movimento assiale di ±5 mm per connessione. Su tutta la lunghezza dell'edificio di 50 m, questo consente una contrazione termica di 25 mm senza sollecitare le connessioni.

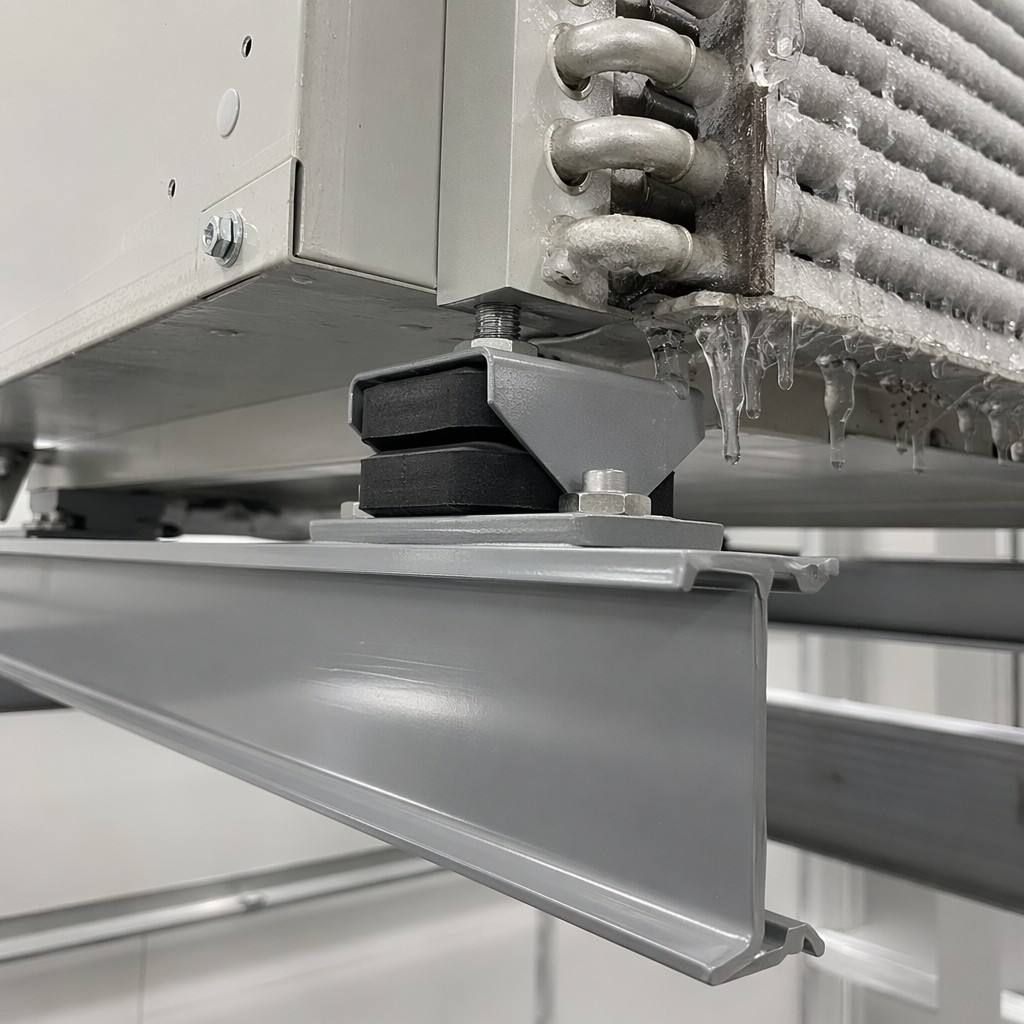

Arcarecci-di grosso spessore:Gli arcarecci standard da 1,5 mm-di spessore sono stati sostituiti conArcarecci di spessore 2,5 mmnelle zone di supporto dell'evaporatore per supportare l'accumulo di ghiaccio e le vibrazioni-indotte dalla ventola. Anche gli arcarecci in queste zone sono dotati diantivibranti(cuscinetti isolanti in gomma) per disaccoppiare le vibrazioni della ventola dal telaio principale.

Sistema di pannelli coibentati:Pannelli PIR da 150 mm con arivestimento interno in acciaio inossidabile(0,6 mm) invece dell'acciaio verniciato standard - l'acciaio inossidabile non viene influenzato dalla condensa acida dei gamberetti e la sua superficie liscia elimina il ghiaccio in modo più efficace rispetto alle superfici verniciate.

Riscaldamento a pavimento:Lastra di cemento da 300 mm su XPS da 250 mm, concavi scaldanti elettricia 35W/m² (superiore ai congelatori standard) per contrastare lo shock termico giornaliero di 6 cicli. Il riscaldamento mantiene la temperatura del sottosuolo a +2 gradi nonostante la superficie sia a -40 gradi.

Monitoraggio del gelo:16 sensori di assestamento laser installati sotto la lastra per rilevare eventuali movimenti verticali. Se il movimento supera i 3 mm, la potenza termica viene aumentata automaticamente.

Risultato:La struttura ha funzionato per 36 mesi a 6 cicli/giorno senza riparazioni strutturali. I sensori laser mostrano un movimento massimo della lastra di 1,8 mm - ben al di sotto della soglia di avviso di 5 mm. Il proprietario ha segnalato un consumo energetico inferiore del 12% rispetto a congelatori comparabili grazie all'involucro isolante ad alte-prestazioni. L'associazione ecuadoriana per l'esportazione di gamberetti ha adottato il progetto come standard di "migliore pratica".

Fatica da shock termico - Risposta strutturale al ciclo rapido

La sfida strutturale che definisce il congelamento rapido non è il freddo - bensì ilciclismo. Ogni ciclo di gelo{1}}disgelo (dalla temperatura ambiente a -40 gradi e viceversa) induce un ciclo di deformazione termica nell'acciaio. Oltre 6 cicli/giorno × 365 giorni × 20 anni=43,800 cicli. Ciò è sufficiente a causare guasti per fatica nelle connessioni standard.

Lo stabilimento di Guayaquil di Sunrise è stato progettato perresistenza alla fatica termicaAttraverso:

1.Calcolo della deformazione ciclica:Utilizzando l'analisi degli elementi finiti, la deformazione termica prevista per ciclo è di 0,35 mm/m. Oltre i 50 metri, si tratta di 17,5 mm di movimento cumulativo. Il sistema di connessione a fessura è stato progettato con 40 mm di corsa totale (20 mm in ciascuna direzione) per consentire il movimento massimo più un margine di sicurezza del 100%.

2.Verifica dei dettagli della fatica:Tutti i collegamenti saldati sono stati progettati come"categoria dettaglio 100"secondo Eurocodice 3 (resistenza alla fatica), garantendo una durata di 50.000 cicli. Sono state sottoposte le articolazioni criticheprove di ciclo termicoin una camera di laboratorio - 1.000 cicli da +20 gradi a -40 gradi con permanenza di 2 ore a ciascun estremo.

3. Percorsi di carico ridondanti:I membri strutturali primari sono disposti in modo tale che, se una singola connessione dovesse cedere, il carico si trasferisce ai membri adiacenti senza collasso progressivo - un requisito per le strutture che trattano prodotti alimentari in cui il cedimento della struttura causerebbe milioni di perdite di prodotto.

Il risultato:Dopo 36 mesi di funzionamento, le ispezioni post-dei bulloni di tensione mostrano zero bulloni allentati, zero saldature incrinate e zero scorrimento misurabile. Il progetto di fatica termica è stato convalidato in servizio.
