Centro di distribuzione farmaceutica

Hebei Sunrise International Iron & Steel Co., Ltd. è uno dei produttori e fornitori più affidabili di centri di distribuzione farmaceutica in Cina. Ti assicuriamo di acquistare un centro di distribuzione farmaceutico personalizzato a prezzi competitivi dalla nostra fabbrica. Se avete domande sul preventivo, non esitate a contattarci via email.



I magazzini farmaceutici non sono celle frigorifere - sono "macchine-critiche per la conformità" in cui una deviazione della temperatura di 2 gradi per 30 minuti può distruggere vaccini per un valore di 5 milioni di dollari e il cedimento strutturale non è un'opzione.

L'industria farmaceutica opera sottoPIL (buona pratica di distribuzione)linee guida. Gli intervalli di temperatura sono ristretti:

Da +15 grado a +25 grado (prodotti farmaceutici ambientali)

Da +2 grado a +8 grado (vaccini refrigerati, insulina)

-20 gradi (prodotti biologici congelati, alcuni vaccini)

Le implicazioni strutturali sono uniche:

Supporto strutturale 24 ore su 24, 7 giorni su 7 per generatori di riserva- serbatoi diesel, gruppi elettrogeni, tubazioni del carburante

Sensori di monitoraggio-sospesi al soffitto- migliaia di sensori di temperatura/umidità relativa appesi a una struttura in acciaio

Giunti pavimento-parete- sigillati- esclusione dei parassiti a livello microbico, non solo roditori

Pannelli del tetto-evidenti dalle manomissioni- sicurezza anti-violazione per narcotici di alto-valore

Il sistema farmaceutico in acciaio DC di Sunrise è progettato pertolleranza zerosia nel controllo della temperatura che nell’integrità strutturale.

Parametri di progettazione distintivi:

Uniformità della temperatura: ±1,0 gradi nell'intera zona di stoccaggio (requisito PIL)

Supporto strutturale dell'alimentazione di riserva: cuscinetto del generatore fino a 2.500 kg con supporto del serbatoio del carburante

Griglia del sensore a soffitto: 1 sensore ogni 100㎡, sospeso alla griglia strutturale

Giunto per sguscia pavimento-parete: base sgusciata integrale (nessun angolo di 90 gradi, nessuna trappola per lo sporco)

Sicurezza del tetto: doppia-cucitura fissa con clip anti-sollevamento

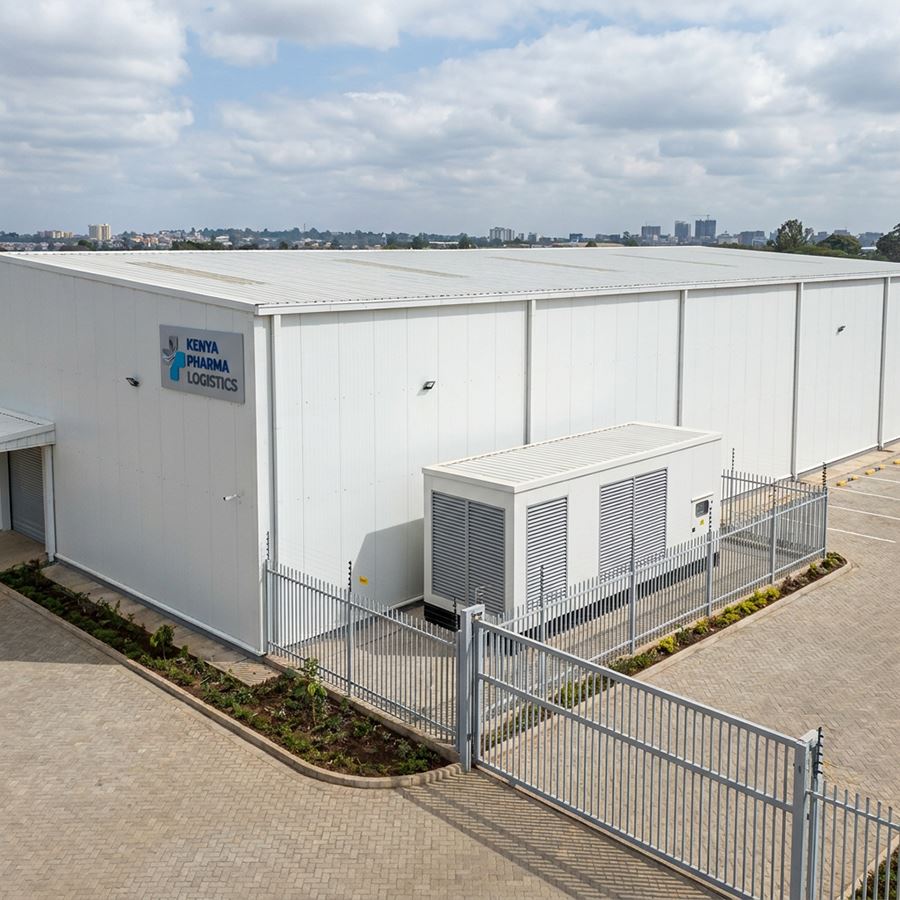

Nome del progetto:Centro di distribuzione farmaceutica di Nairobi (hub regionale dei vaccini per l'Africa orientale)
Posizione:Nairobi, Kenya (all'interno della ZES della città di Tatu, che serve 6 paesi dell'Africa orientale)
Scala:DC conforme al PIL da 12.000 ㎡- con tre zone di temperatura: ambiente (5.000 ㎡ a +20 gradi), refrigerato (4.000 ㎡ a +5 gradi), congelato (1.500 ㎡ a -20 gradi), più 1.500 ㎡ di supporto logistico per la catena del freddo
Certificazione:Progettato per il PIL dell'OMS, il Kenya Pharmacy and Poisons Board e il capitolo della Farmacopea statunitense (USP).<1079>standard
Tonnellaggio dell'acciaio:1.950 tonnellate

Punto dolente del proprietario:L'Africa orientale non dispone di infrastrutture logistiche farmaceutiche regionali. - vaccini e prodotti biologici arrivano all'aeroporto di Nairobi ma spesso subiscono ritardi a causa delle condizioni ambientali durante lo sdoganamento, mettendone a repentaglio l'efficacia. Il proprietario, un fornitore internazionale di logistica sanitaria, aveva bisogno di unDC di punta conforme al GDP-che potrebbe fungere da hub regionale per la distribuzione dei vaccini, con capacità completa di mappatura della temperatura, integrazione strutturale dell’energia di riserva e recinzione di sicurezza che soddisfa gli standard internazionali di controllo dei narcotici.



Soluzione Alba:

Progettato atelaio in acciaio zonatocon alloggiamenti strutturali indipendenti per ogni zona termica. Le zone Ambiente e Refrigerata utilizzano telai a portale convenzionali; la zona congelata (-20 gradi) utilizza atelaio rigido a sezione scatolare-con sezioni in acciaio più spesse per accogliere il maggiore differenziale di pressione interna-a-esterna.

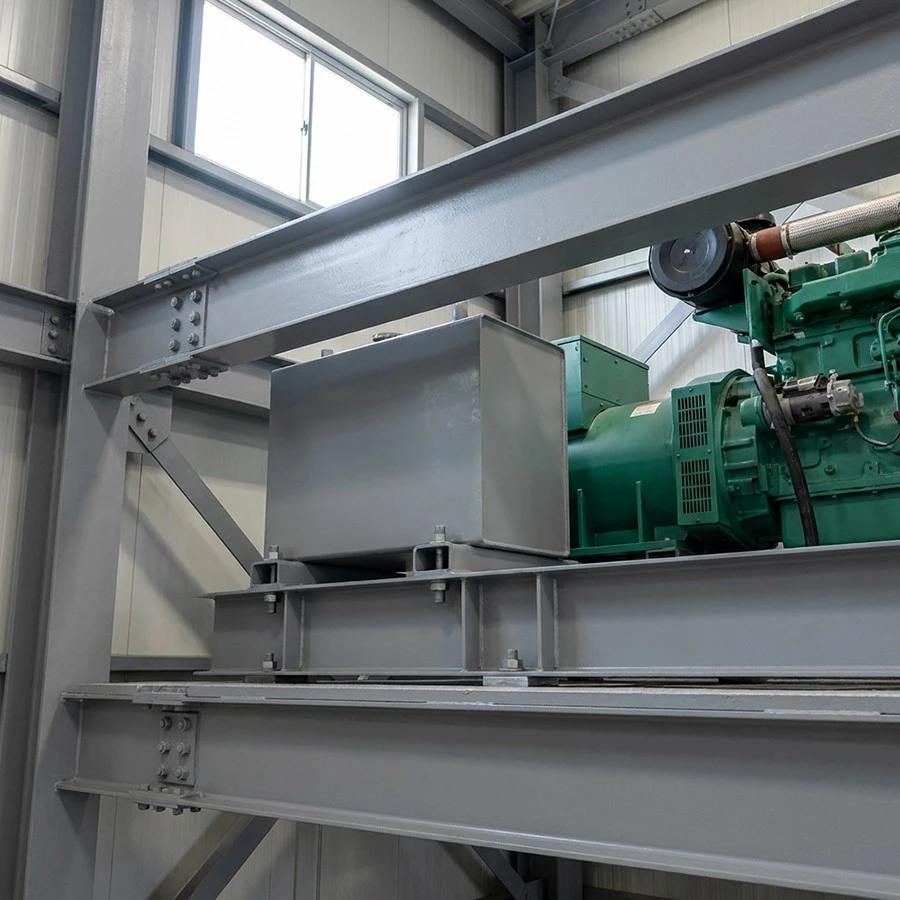

Struttura di supporto del generatore:Una piattaforma in acciaio rinforzato (capacità di 3.500 kg) all'estremità nord dell'edificio sostiene il generatore diesel di riserva, con un serbatoio del carburante da 10.000 litri su una culla in acciaio indipendente. Entrambi sono integrati nella struttura principale dell'edificio per garantire la stabilità sismica.

Griglia del sensore a soffitto:Punti di montaggio del sensore pre-installati a intervalli di 8 m × 8 m sull'intera griglia del soffitto - 187 punti di sospensione, ciascuno con una presa filettata per i ganci del sensore. Ciò ha consentito l'installazione del sensore di mappatura della temperatura in 3 giorni (rispetto alle tipiche 2 settimane di perforazione in loco-).

Rivestimento da pavimento-a-parete:Un continuobase arcuata in acciaio inox(curva con raggio di 150 mm) alla giunzione del pavimento-parete, completamente saldata e sigillata, senza spazi vuoti. Ciò impedisce l'ingresso di polvere, insetti e microbi e consente un lavaggio accurato senza ristagni d'acqua negli angoli.

Sistema del tetto-antimanomissione:Tutti i pannelli del tetto lo sonocucitura verticale con clip anti-sollevamentoad ogni cucitura - qualsiasi tentativo di rimozione del pannello distorce le clip, lasciando una deformazione visibile. Inoltre, i sensori di movimento-montati sul tetto sono supportati da staffe strutturali in acciaio (pre-saldate agli arcarecci durante la fabbricazione).

Supporto strutturale della camera di equilibrio:A ogni transizione di zona termica, i telai strutturali della camera d'equilibrio in acciaio (profondi 2,5 m) supportano sistemi a doppia-porta con interblocco automatizzato. I telai sono progettati per resistere alla differenza di pressione tra le zone senza trasferire carichi agli operatori delle porte.

Risultato:La struttura ha superato l'ispezione delle farmacie e dei veleni del Kenya al primo tentativo. La mappatura della temperatura ha raggiunto un'uniformità di ±0,8 gradi nella zona refrigerata - superando i requisiti GDP. La struttura è stata designata come hub regionale dell'Africa orientale per i programmi di vaccinazione-supportati dall'OMS. Il cliente ha stipulato un contratto con Sunrise per due ulteriori DC farmaceutici in Etiopia e Tanzania.

La mappatura della temperatura è il processo di misurazione della temperatura in centinaia di punti all'interno di una stanza a temperatura-controllata per identificare punti caldi, punti freddi e gradienti di temperatura. Ciò che la maggior parte dei proprietari non capisce è questola progettazione strutturale influenza in modo significativo i risultati della mappatura- le colonne in acciaio fungono da ponti termici, la struttura del soffitto crea stratificazione dell'aria e la conduttività del solaio influisce sulle temperature dello-strato inferiore.

Il Nairobi DC di Sunrise è stato progettato con tre caratteristiche strutturali per ottimizzare i risultati della mappatura:

1.Distribuzione dell'aria nel soffitto perforato:Invece di un soffitto solido, vengono utilizzate le zone refrigerate e congelatepannelli di coperta in acciaio perforato(30% di area aperta) come rivestimento del soffitto. L'aria fredda proveniente dall'evaporatore passa attraverso queste perforazioni, creando uneffetto della ventilazione a spostamento- l'aria fredda scende uniformemente su tutto il pavimento, eliminando la stratificazione della temperatura. L'impalcato forato è strutturalmente supportato dallo stesso sistema di arcarecci del tetto.

2. Schermatura termica della colonna:Nella zona refrigerata ogni colonna in acciaio è racchiusa in aManica isolante spessa 100 mm-estendendosi dal pavimento al soffitto. Il manicotto è strutturalmente supportato dalla colonna stessa ma è rimovibile per ispezione. Ciò elimina l'"effetto colonna fredda" - il fenomeno per cui le colonne in acciaio conducono il calore dalle zone più calde adiacenti, creando un gradiente di temperatura di 2-3 gradi entro 300 mm dalla superficie della colonna.

3. Continuità dell'isolamento del pavimento:L'isolamento XPS da 200 mm sotto il solaio della zona refrigerata si estendecontinuo attraverso le fondazioni delle colonne- la base della colonna penetra nell'isolamento solo nella posizione esatta del basamento, con un blocco isolante portante del carico- di 50 mm di spessore (resistenza alla compressione 8 MPa) immediatamente sotto la piastra di base.

Il risultato:I dati di mappatura della temperatura non hanno mostrato alcun punto superiore a ±0,8 gradi rispetto al setpoint nell'intera zona refrigerata - la struttura di Nairobi supera le prestazioni di molti centri di distribuzione europei conformi al GDP-.
